W11三輥機械對稱式卷板機
創圖機械包含卷板機、折彎機、剪板機、型材彎曲機，可以根據您的現場工況為您定制您所需要的鈑金機械設備，趕快聯系我們吧！
創圖機械包含卷板機、折彎機、剪板機、型材彎曲機，可以根據您的現場工況為您定制您所需要的鈑金機械設備，趕快聯系我們吧！
產品特點：本機為機械對稱型卷板機，通過上輥的下壓和上、下輥的對滾工作。主減速機輸出軸通過一組齒輪傳動到兩下輥，輥軸旋動方向的變換由主電機換向而獲得。一根上輥、二根下輥，升降絲桿、蝸輪及一些輔助零件組成。...
全國免費服務熱線：180-6895-499960秒在線服務 30分鐘技術答復 24小時技術方案

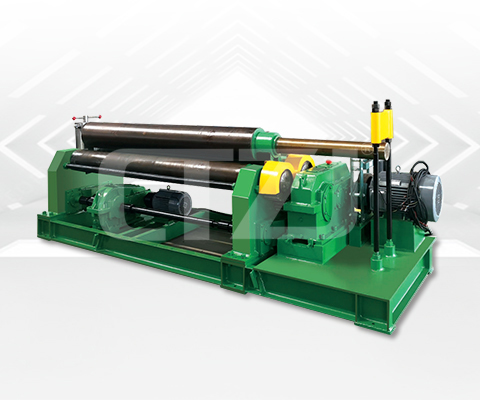

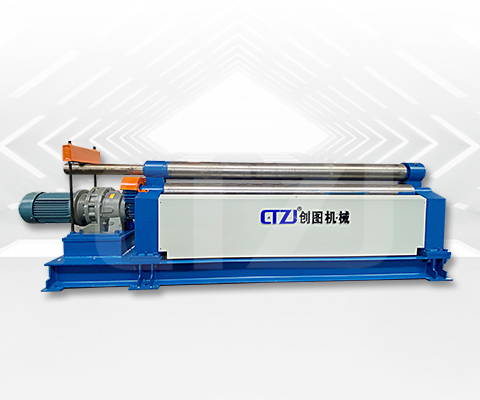

本機為機械對稱型卷板機，通過上輥的下壓和上、下輥的對滾工作。主減速機輸出軸通過一組齒輪傳動到兩下輥，輥軸旋動方向的變換由主電機換向而獲得。一根上輥、二根下輥，升降絲桿、蝸輪及一些輔助零件組成。上輥升降運動的實現是升降絲桿上下移動來完成的。
此款型卷板機為經典型機械式卷板機，耐用、皮實、投資少、操作簡單、廣泛適應各種工況環境、維修方便。缺點是卷板有剩余板頭需校圓或借助其他設備預彎、高耗能、效率較低。
本三輥卷板機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥?zhàn)餍D(zhuǎn)運動，通過減速機的輸出齒輪與下輥齒嚙合，為卷制板材提供扭矩。
本三輥卷板機的缺陷是需借助其它設備實現預彎。
本設備可卷板厚1mm-40mm,板寬8000mm的板料。
規格 型號 | 卷板厚度 (mm) | 卷板寬度 (mm) | 上輥直徑 (mm) | 電機功率 (kw) | 外形尺寸 (mm) |
| W11-4X1500 | 1-4 | 1500 | 140 | 3 | 2800x800x1100 |
| W11-4X2000 | 1-4 | 2000 | 160 | 4 | 3400x800x1100 |
| W11-6X2000 | 1-6 | 2000 | 170 | 4 | 3600x900x1350 |
| W11-6X2500 | 1-6 | 2500 | 190 | 5.5 | 4000x1000x1350 |
| W11-8X2000 | 1-8 | 2000 | 190 | 5.5 | 3500x1000x1350 |
| W11-8X2500 | 2-8 | 2500 | 220 | 7.5 | 4300x1000x1400 |
| W11-12X2000 | 3-12 | 2000 | 240 | 7.5 | 3800x1000x1350 |
| W11-12X2500 | 3-12 | 2500 | 260 | 11 | 4600x1200x1450 |
| W11-16X2000 | 3-16 | 2000 | 260 | 11 | 4100x1200x1450 |
| W11-16X2500 | 3-16 | 2500 | 280 | 11 | 4800x1400x1450 |
| W11-16X4000 | 4-16 | 4000 | 370 | 22 | 6600x1700x1650 |
| W11-20X2000 | 3-20 | 2000 | 280 | 11 | 4300x1400x1450 |
| W11-20X2500 | 3-20 | 2500 | 340 | 15 | 5000x1500x1550 |
| W11-20X3100 | 4-20 | 3100 | 380 | 22 | 4600x1700x1650 |
| W11-20X4000 | 4-20 | 4000 | 420 | 30 | 7300x1900x1900 |
| W11-25X2000 | 3-25 | 2000 | 340 | 15 | 4600x1700x1650 |
| W11-25X2500 | 4-25 | 2500 | 380 | 22 | 5100x1700x1650 |
| W11-25X3100 | 5-25 | 3100 | 420 | 30 | 6500x1900x1900 |
| W11-30X2500 | 5-30 | 2500 | 420 | 30 | 5800x1900x1900 |
| W11-30X3100 | 5-30 | 3100 | 450 | 37 | 6600x2000x2000 |
| W11-35X2500 | 5-35 | 2500 | 450 | 37 | 5900x2000x2000 |
| W11-40X2500 | 6-40 | 2500 | 520 | 37 | 6000x2100x2200 |
| W11-40X3100 | 6-40 | 3100 | 550 | 45 | 6800x2200x2300 |
| W11-40X2500 | 6-45 | 2500 | 550 | 37 | 6300x2200x2300 |
| W11-50X2500 | 8-50 | 2500 | 610 | 45 | 6500x2400x2500 |
